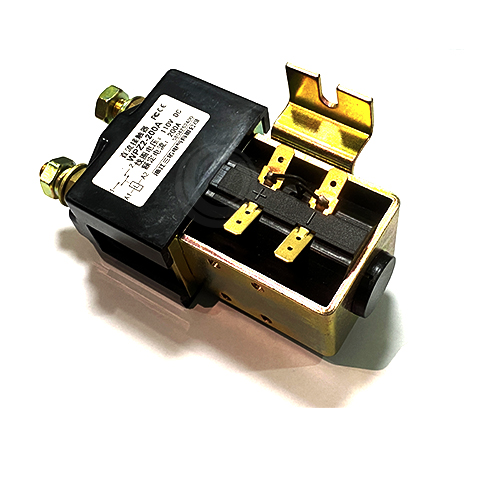

接触器

接触器的定义

接触器属于电气控制零件中的自动控制电器，主要作用是实现对主电路的接通或者断开并控制电路。

接触器能够有效的接通和断开负载电流，但如果电路出现短路情况，接触器就无法进行有效的阻断，因此目前的接触器一般都会和热继电器+熔断器进行配套使用。

接触器的优点

反应机制灵敏、能实现远距离操作、能够反复进行接通和断开电流操作、使用方法安全便捷等。

接触器的分类

1. 按照主触头控制的电流种类分类：分为交流接触器和直流接触器。
2. 按照主触头的极数分类：分为单极接触器、二极接触器、三极接触器等。
3. 按照操作方式分类：分为气动式接触器、液压式接触器和电磁式接触器。其中电磁式接触器的的应用范围最为广泛。
4. 按主触头的位置分（当激磁线圈无电时）：可分为常开，常闭和一部分常开，另一类常闭这三类。
5. 按主触头极数分：可分为单极，双极，三极，四极，五极
6. 按灭弧介质分：则可分为空气式和真空式

接触器的原理

接触器内部有线圈，线圈在通电后发生电磁效应产生电磁场，由于磁场的存在对接触器内部的铁芯有吸引作用，铁芯移动带动接触器的触点移动。而断电后，线圈不再产生电磁效应，相应的电磁吸引力也随之消失，触点在弹簧释放的推力下复原，也就回复了接触器的初始状态。

交流接触器的选用

确定交流接触器的类型

可根据被控制的电动机或负载电流类型来选择接触器的类型，交流负载应使用交流接触器，直流负载应使用直流接触器。如果整个控制系统中主要是交流负载，而直流负载的容量较小时，也可全部使用交流接触器，但触头的额定电流应适当选大些。三相交流系统中一般选用三极接触器。

主电路参数的确定

选用中需确定的主电路参数主要为额定工作电压（含频率）、额定工作电流（或额定控制功率）、额定通断能力、耐受过载电流能力和与短路保护电器的协调配合。接触器可以在不同的额定工作电压和额定工作电流下工作。但在任何情况下，所选定的额定工作电压都不得高于接触器的额定绝缘电压，所选定的额定工作电流（或额定控制功率）也不得高于接触器在相应工作条件下规定的额定工作电流（或额定控制功率）。

控制电路参数和辅助电路参数的确定

接触器的线圈电压应按选定的控制电路电压确定。交流接触器的控制电路电流种类分交流和直流两种，一般情况下多用交流，

交流接触器线圈的电压

一般应使接触器线圈的电压与控制回路的电压等级相符。若控制线路比较简单，所用接触器的数量较少，则交流接触器线圈的额定电压一般直接选择380V或220V。如果控制线路比较复杂，使用的电器又比较多，为了安全起见，线圈的额定电压可选低一些，这时需要加一个控制变压器。 。

接触器的选用注意事项

1.需要根据电路中负载电流的种类（直流或交流）选择合适的接触器的类型。

2.应当选择主接触头额定电流大于或者等于被控电路的额定电流值。

3.应当选择主接触头额定工作电压大于或者等于被控电路的最大工作电压值。

4.接触器的额定通断能力应大于通断时电路中的实际电流值。

5.耐受过载电流能力应大于电路中最大工作过载电流值。

6.应根据系统控制要求确定主触头和辅助触头的类型和数量。

交流接触器的结构

一个完整的交流接触器主要由电磁系统、触点系统及灭弧装置和底座四部分构成。

1.电磁系统

主要作用是在线圈通电后依靠电磁效应产生电磁力从而带动接触器触头的动作。主要由电磁线圈、静铁芯、衔铁和反作用弹簧四部分构成。

2.触点系统

此系统的结构比较简单，主要包括主接触头和辅助接触头。主接触头起控制主电路的作用，辅助接触头则是帮助控制回路。

3.灭弧装置

专门用于灭弧，减小由于电弧发生燃烧所引发的一系列问题。灭弧装置根据不同的使用场景也有着多种具体设备可供选用比如灭弧栅、灭弧罩等等。

4.底座

底座就是安装在接触器底部并将接触器的各个部分组装成一个整体的零部件。
