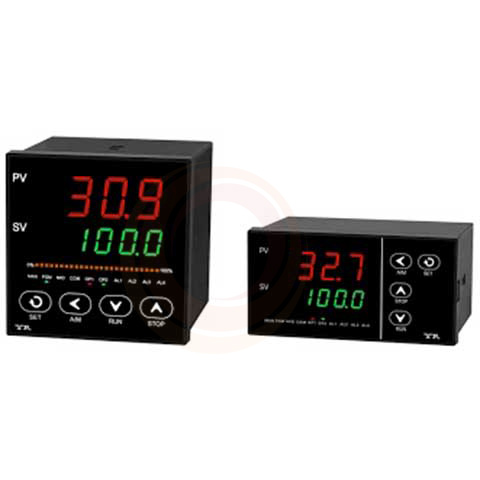

温控器

温度控制器

温控器的分类

A 以 温控器制造原理 来分,温控器分为:

  1. 突跳式温控器 :各种突跳式温控器的型号统称KSD,常见的如KSD301,KSD302等,该温控器是双金属片 温控器 的新型产品,主要作为各种电热产品具过热保护时,通常与热熔断器串接使用,突跳式温控器作为一级保护。热熔断器则在突跳式 温控器 失效导致电热元件超温时,作为二级保护自,有效地防止烧坏电热元件以及由此而引起的火灾事故。
  2. 液涨式温控器 :是当被控制对象的温度发生变化时使温控器感温部内的物质(一般是液体)产生相应的热胀冷缩的物理现象(体积变化),与感温部连通一起的膜盒产生膨胀或收缩。以杠杆原理,带动开关通断动作,达到恒温目的液胀式温控器具有控温准确,稳定可靠,开停温差小,控制温控调节范围大,过载电流大等性能特点。液涨式温控器主要用于 家电行业,电热设备 制冷行业 等温度控制场合用。
  3. 压力式温控器, 温控器通过密闭的内充感温工质的温包和毛细管,把被控温度的变化转变为空间压力或容积的变化,达到温度设定值时,通过弹性元件和快速瞬动机构,自动关闭触头,以达到自动控制温度的目的。它由感温部、温度设定主体部、执行开闭的微动开关或自动风门等三部分组成。压力式温控器适用于制冷器具(如电冰箱冰柜等)和制热器等场合。

以上几种是常见的机械式温控器。

  1. 电子式温控器, 电子式温度控制器(电阻式)是采用电阻感温的方法来测量的,一般采用白金丝、铜丝、钨丝以及热敏电阻等作为测温电阻,这些电阻各有其优确点。一般家用空调大都使用热敏电阻式。 电子式温度控制器具有稳定,体积小的优点,在21世纪越来越多的领域中得到使用。
  2. 数字式温控器 :数字电子式温度控制器是一种精确的温度检测控制器,可以对温度进行数字量化控制。温控器一般采用NTC热敏传感器或者热电偶作为温度检测元件,它的原理是:将NTC热敏传感器或者热电偶设计到相应电路中,NTC热敏传感器或者热电偶随温度变化而改变,就会产生相应的电压电流改变,再通过微控制器对改变的电压电流进行检测、量化显示出来,并做相应的控制。数字温度控制器具有精确度高、灵敏度好、直观、操作方便等特点。

B 按其结构可分为一体式温控器和模块型温控器。

温控器的测温探头

工业控制中常用的测温体有热电偶、热电阻热敏电阻、非接触式传感器,前三种为接触式测温体。

温控器的控制方式

温控器的控制方式主要有上下限温度ON/OFF控制和PID自动调节控制两种。


如何选择温控器

为了精确地控制过程温度,温控器依靠控制器接收热电偶或RTD等温度传感器的信号作为输入。它将实际温度与所需温度进行比较,然后提供输出来控制加热元件。

温控器是整个控制系统的一部分,在选择合适的控制器 时应对整个系统进行分析。选择控制器时应考虑以下因素:

  1. 输入传感器的类型(热电偶RTD)和温度范围
  2. 所需输出的类型(机电式继电器、SSR、模拟 输出)
  3. 所需控制算法(控制方式:ON/OFF、比例、 PID)
  4. 输出的数量和类型(加热、冷却、报警、限制)
