Clasificación de los termostatos

A Según el tipo de fabricación,los Termostatos se dividen en:

1. Termostato de salto repentino: todos los tipos de modelos de termostato de salto repentino se conocen colectivamente como KSD, siendo los más comunes los KSD301, KSD302, etc ., son un nuevo tipo de termostato bimetálico, principalmente con una variedad de productos de calefacción eléctrica con protección contra sobrecalentamiento, generalmente utilizados en serie con fusible térmico, son termostatos de salto repentino como medida de protección. El fusible térmico se utiliza como protección secundaria cuando el Elemento Calefactor eléctrico se sobrecalienta debido a la falla del termostato de salto repentino, lo que evita efectivamente la quema del elemento calefactor eléctrico y el accidente de incendio resultante.
2. Termostato de expansión: Es un fenómeno físico (cambio de volumen) en el que la sustancia (generalmente líquida) en la parte de detección de temperatura del termostato produce la expansión térmica correspondiente y la contracción en frío cuando cambia la temperatura del objeto controlado, y la caja de diafragma conectada con la parte de detección de temperatura se expande o se contrae. Con el principio de palanca, el interruptor se acciona para encenderse y apagarse para lograr el propósito de temperatura constante, y el termostato de expansión de líquido tiene las características de rendimiento de un Control De Temperatura preciso, estable y confiable, una pequeña diferencia de temperatura entre el arranque y la parada, un amplio rango de control y ajuste de temperatura y una gran corriente de sobrecarga. Los termostatos de expansión líquida se utilizan principalmente en la industria de electrodomésticos, equipos de calefacción eléctrica, industria de refrigeración y otras ocasiones de control de temperatura.
3. Termostato de presión, el termostato transforma el cambio de la temperatura controlada al cambio de presión o volumen espacial a través del paquete de temperatura y el tubo capilar del fluido de trabajo cerrado con detección de temperatura, y cuando se alcanza el valor de temperatura establecido, el contacto se cierra automáticamente a través del elemento elástico y el mecanismo instantáneo rápido para lograr el propósito del control automático de temperatura. Consta de tres partes: una sección de detección de temperatura, un cuerpo de ajuste de temperatura, un microinterruptor para abrir y cerrar y un amortiguador automático. Los termostatos presurizados son adecuados para aparatos de refrigeración (por ejemplo, Refrigeradores, congeladores, etc.) y calentadores.

Los anteriores son termostatos mecánicos más comunes.

1. El termostato electrónico, o controlador electrónico de temperatura (tipo resistivo) utiliza el método de detección para medir la temperatura de resistencia, generalmente utilizando alambre de platino, alambre de cobre, alambre de tungsteno y termistor como resistencias de medición de temperatura, cada uno de los cuales tiene sus propias ventajas y precisión. Generalmente, la mayoría de los acondicionadores de aire domésticos utilizan ese tipo de termistor. Los controladores electrónicos de temperatura tienen las ventajas de estabilidad y tamaño pequeño, y se utilizan en más y más campos en el siglo XXI.

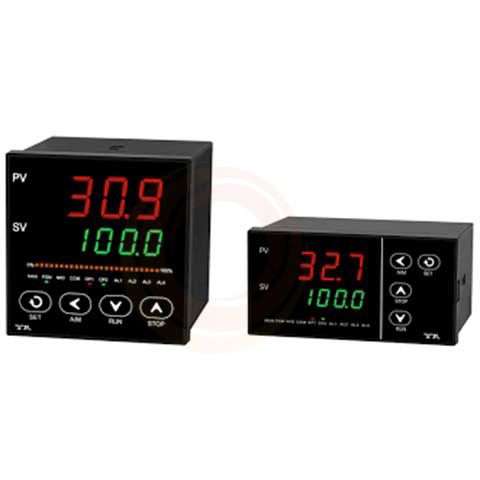

2. Termostato digital: El controlador de temperatura electrónico digital es un controlador de detección de temperatura preciso que puede cuantificar digitalmente la temperatura. El termostato generalmente utiliza un sensor térmico o Termopar Ntc como elemento de detección de temperatura, y su principio es: el sensor térmico o termopar NTC está diseñado en el circuito correspondiente, y el sensor térmico o termopar NTC cambia con el cambio de temperatura, y se genera el cambio de voltaje y corriente correspondiente, y luego el voltaje y la corriente cambiados se detectan, cuantifican y muestran a través del microcontrolador, y se realizará el control correspondiente. El controlador de temperatura digital tiene las características de alta precisión, buena sensibilidad, intuición y operación conveniente.

B Según su estructura, los termostatos se dividen en: termostato integrado y termostato modular.

Sonda de temperatura del termostato

Los cuerpos de medición de temperatura comúnmente utilizados en el control industrial incluyen Termopares , resistencias térmicas, termistores y sensores sin contacto, y los tres primeros son termómetros de contacto.

Cómo se controla el termostato

Hay dos modos de control principales del termostato: control de encendido/apagado de temperatura límite superior e inferior y control de ajuste automático PID.

Cómo elegir un termostato

Para controlar con precisión la temperatura del proceso, el termostato depende del controlador para recibir una señal de un Sensor De Temperatura, como un termopar o Rtd, como entrada. Compara la temperatura real con la temperatura deseada y luego proporciona una salida para controlar el elemento calefactor. El termostato es parte del sistema de control general y todo el sistema debe analizarse al seleccionar el controlador adecuado. Se deben tener en cuenta los siguientes factores a la hora de elegir un controlador:

1. Introduzca el tipo de sensor (termopar, RTD ) y el rango de temperatura
2. El tipo de salida requerida (relé electromecánico, Ssr, salida analógica).
3. Algoritmo de control requerido (modo de control: ON/OFF, proporcional, PID).
4. El número y tipo de salidas (calefacción, refrigeración, alarmas, límites).
