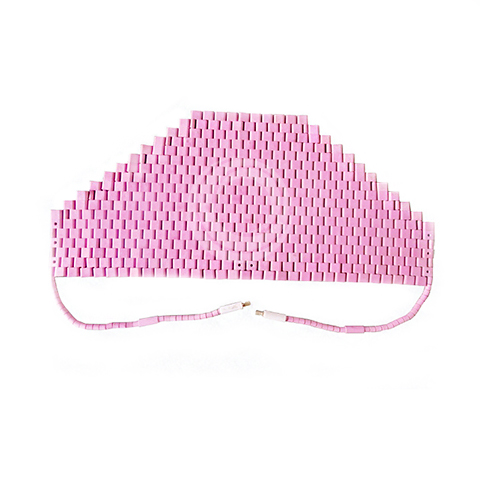

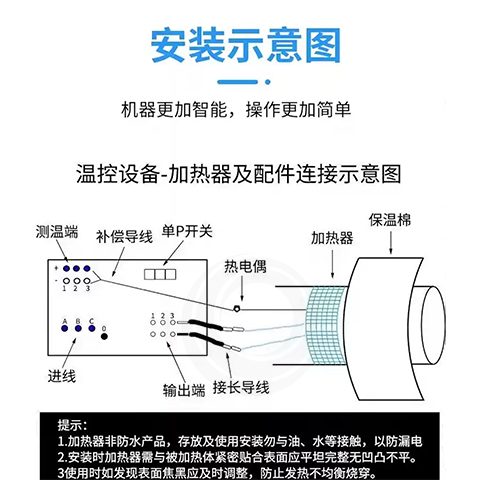

Les Résistances Chauffantes céramiques souples utilisent un câble en nichrome de haute qualité comme corps de chauffe et des composants en céramique d’alumine à haute résistance avec une bonne performance de radiation thermique comme couche d’isolation. Le câble en nickel-chrome et le fil électrique sont soudés grâce à une nouvelle technologie. Tous les joints soudés sont enfouis dans les composants en céramique afin de garantir une isolation fiable. La résistance chauffante céramique et l’équipement de contrôle constituent un système complet de traitement thermique. Tous les composants sont connectés à l’aide de connecteurs spéciaux et peuvent être configurés avec des rallonges en fonction de la distance entre les composants et les dispositifs de contrôle.

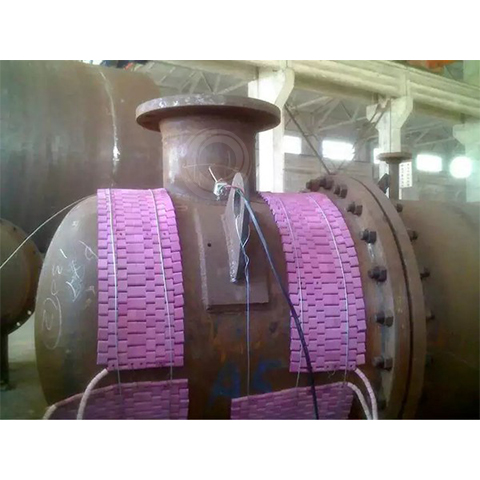

la résistance chauffante céramique est utilisable pour divers composants métalliques, tels que les grandes tours, les cuves à haute pression, les ponts, le préchauffage par soudage des conduites à haute pression et la réduction des tensions après soudage. Elle peut également être utilisée pour les conduites chimiques, les cuves et d’autres types de chauffage auxiliaire. C’est un produit idéal pour le chauffage localisé.
Les Résistances Céramiques Flexibles peuvent être montées sur des supports en acier inoxydable et des plaques isolantes céramiques (ou simplement des plaques isolantes), ou vous pouvez utiliser des supports magnétiques avec une résistance à haute température.
1. Composants céramiques à 98 % d’alumine
2. Fil de résistance électrique Ni/Cr-80/20
3. Température maximale de fonctionnement 1050 °C
4. Courant max. 50A

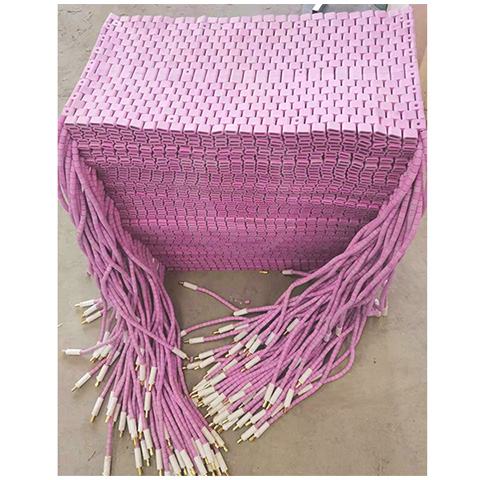

Fabriqué à partir d’un fil et d’un câble en alliage nickel-chrome de haute qualité, l’ensemble extérieur de pièces isolantes en céramique d’alumine de haute pureté est incorporé dans le corps du tampon. La longueur et la largeur peuvent être modifiées de manière flexible et produites en fonction de la forme et de la taille de la pièce. Il peut être épissé, plié ou enroulé autour de la pièce à chauffer. Avec un large éventail d’utilisations, une vitesse de chauffage rapide, un rendement élevé de la chaleur et des qualités d’économie d’énergie, il réduit considérablement l’intensité du travail et est facile à utiliser.
En fonction de la géométrie de la pièce, de l’épaisseur de la paroi et des exigences du processus de traitement thermique, il est possible de choisir les spécifications correspondantes.
Le tableau suivant ne présente qu’une partie des spécifications qui peuvent être personnalisées.
Modèle | Taille du chauffage(mm) | Tension de fonctionnement (v) | Puissance nominale (kw) |
Côté pliable* côté droit | |||
LCD | 680×340 | 220 | 10 |
LCD | 880×260 | 220 | 10 |
LCD | 1020×220 | 220 | 10 |
LCD | 1160×200 | 220 | 10 |
LCD | 1360×160 | 220 | 10 |
LCD | 1860×120 | 220 | 10 |
LCD | 500×450 | 220 | 10 |
LCD | 420×530 | 220 | 10 |
LCD | 500×220 | 110 | 5 |
LCD | 420×260 | 110 | 5 |
LCD | 600×180 | 110 | 5 |
LCD | 260×200 | 55 | 2.5 |
LCD | 420×120 | 55 | 2.5 |
LCD | 75×660 | 60 | 2.7 |
LCD | 100×495 | 60 | 2.7 |
LCD | 150×330 | 60 | 2.7 |
LCD | 205×250 | 60 | 2.7 |
LCD | 255×205 | 60 | 2.7 |
LCD | 305×165 | 60 | 2.7 |
LCD | 380×145 | 60 | 2.7 |
LCD | 405×125 | 60 | 2.7 |
LCD | 535×100 | 60 | 2.7 |
LCD | 610×85 | 60 | 2.7 |
LCD | 1220×45 | 60 | 2.7 |
LCD | 255×85 | 30 | 1.35 |
Ce produit est une version améliorée de la résistance chauffante, qui est conçue avec une densité de puissance plus raisonnable et a donc une durée de vie plus longue que la résistance chauffante générale. Son champ d’application et d’utilisation est identique à celui de la résistance chauffante LCD.
Modèle | Taille du chauffage(mm) | Tension de fonctionnement (v) | Puissance nominale (kw) |
Côté pliable* côté droit | |||
LCDJ | 680×450 | 220 | 8 |
LCDJ | 860×340 | 220 | 8 |
LCDJ | 1020×300 | 220 | 8 |
LCDJ | 1160×260 | 220 | 8 |
LCDJ | 1360×220 | 220 | 8 |
LCDJ | 500×610 | 220 | 8 |
LCDJ | 500×300 | 220 | 4 |
LCDJ | 420×370 | 220 | 4 |
LCDJ | 260×260 | 110 | 2 |
Cette résistance chauffante céramique de type tampon est constituée d’un nouveau type de bloc de porcelaine qui est beaucoup plus facile à plier. Elle est spécialement utilisée pour le préchauffage avant le soudage et le recuit après le soudage des tuyaux.
Modèle | Taille du chauffage (mm) | Diamètre du tuyau concerné(mm) | Tension de fonctionnement (v) | Puissance nominale (kw) |
LCDG | 130×180 | φ33 | 36 | 1.6 |
LCDG | 160×160 | φ42 | 36 | 1.6 |
LCDG | 170×140 | φ48 | 36 | 1.6 |
LCDG | 210×180 | φ60 | 55 | 2.5 |
LCDG | 270×300 | φ76 | 110 | 5 |
LCDG | 310×260 | φ89 | 110 | 5 |
LCDG | 360×220 | φ108 | 110 | 5 |
LCDG | 440×180 | φ133 | 110 | 5 |
LCDG | 510×160 | φ159 | 110 | 5 |
LCDG | 710×330 | φ219 | 220 | 10 |
LCDG | 880×260 | φ273 | 220 | 10 |
LCDG | 1040×220 | φ325 | 220 | 10 |
LCDG | 1170×200 | φ377 | 220 | 10 |
LCDG | 1360×170 | φ426 | 220 | 10 |

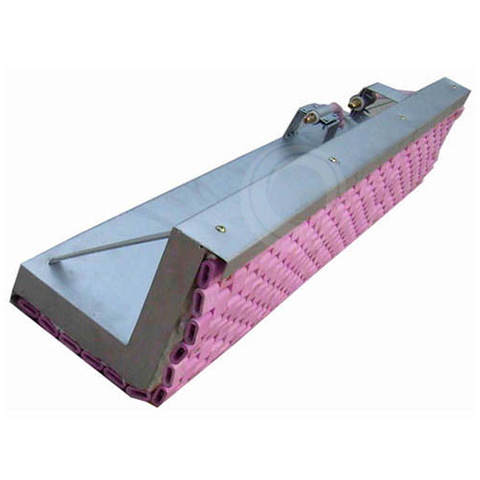

Cette résistance chauffante est équipée d’une plaque isolante et d’une coque pour le transformer en une résistance chauffante auto-isolante, ce qui est très pratique à utiliser.
Modèle | Taille du chauffage(mm) | Tension de fonctionnement (v) | Puissance nominale(kw) |
Côté pliable* côté droit | |||
LCDP | 680×340 | 220 | 10 |
LCDP | 880×260 | 220 | 10 |
LCDP | 1020×220 | 220 | 10 |
LCDP | 1160×200 | 220 | 10 |
LCDP | 500×450 | 220 | 10 |
LCDP | 420×530 | 220 | 10 |
LCDP | 500×220 | 110 | 5 |
LCDP | 420×260 | 110 | 5 |
LCDP | 600×180 | 110 | 5 |
LCDP | 420×120 | 55 | 2.5 |

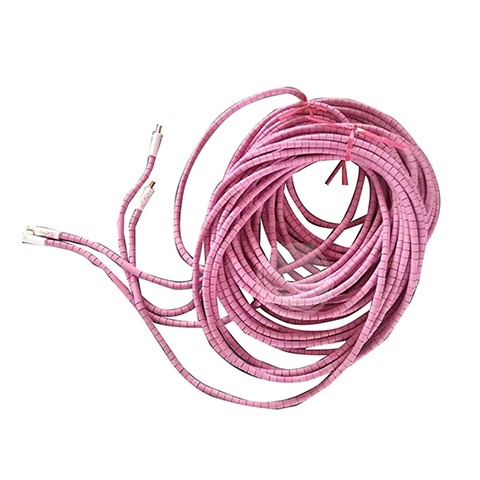

L’étroitesse de l’espace rend le travail difficile pour les pipelines, les joints de tuyaux, les tuyaux coudés et les pièces de différentes formes. Une résistance chauffante flexible est particulièrement adaptée au traitement thermique des joints de tuyaux, au traitement thermique de l’embouchure des tubes de chaudières, etc.
Modèle | Taille du chauffage(m) | Tension de fonctionnement(v) | Puissance nominale(kw) |
SCD | 19 | 220 | 10 |
SCD(Double rangée) | 9.5 | 220 | 10 |
SCD | 9.5 | 110 | 5 |
SCD | 4.7 | 55 | 2.5 |
SCD | 4.7 | 55 | 2.5 |
SCD | 2.3 | 24 | 1 |
Un nouveau type de billes céramiques est utilisé, plus petit ou plus court que les billes ordinaires, et la résistance chauffante flexible est plus facile à plier et à enrouler, ce qui est particulièrement adapté au traitement thermique des tuyaux de petit diamètre.
Modèle | Taille du chauffage(m) | Tension de fonctionnement(v) | Puissance nominale(kw) |
SCDW | 9.5 | 110 | 5 |
SCDW | 4.7 | 55 | 2.5 |
SCDW | 2.3 | 24 | 1 |

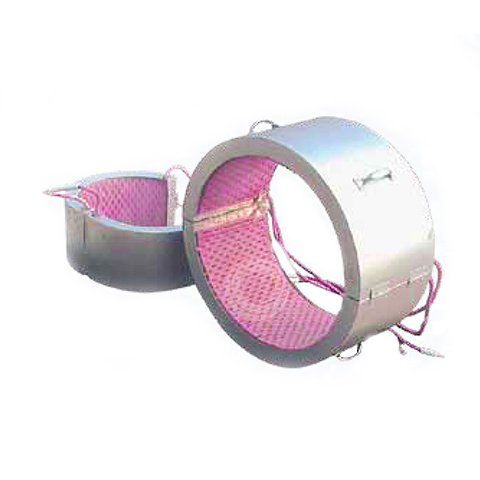

Avec une résistance chauffante à tampon comme source de chaleur, couplée à un isolant Paderial et à une coque transformée en folio chauffant de type circulaire, elle est facile à installer et à désassembler. Ce système convient au chauffage local de petites conduites. La température de fonctionnement la plus élevée est de 750 °C.
Modèle | Diamètre du tuyau concerné(mm) | Tension de fonctionnement(v) | Puissance nominale(kw) |
LCDQ | φ33 | 36 | 1.6 |
LCDQ | φ48 | 55 | 2.5 |
LCDQ | φ76 | 110 | 5 |
LCDQ | φ89 | 110 | 5 |
LCDQ | φ108 | 110 | 5 |
LCDQ | φ133 | 110 | 5 |
LCDQ | φ159 | 110 | 5 |
LCDQ | φ219 | 220 | 10 |
LCDQ | φ273 | 220 | 10 |
LCDQ | φ325 | 220 | 20 |
LCDQ | φ377 | 220 | 20 |
LCDQ | φ426 | 220 | 20 |

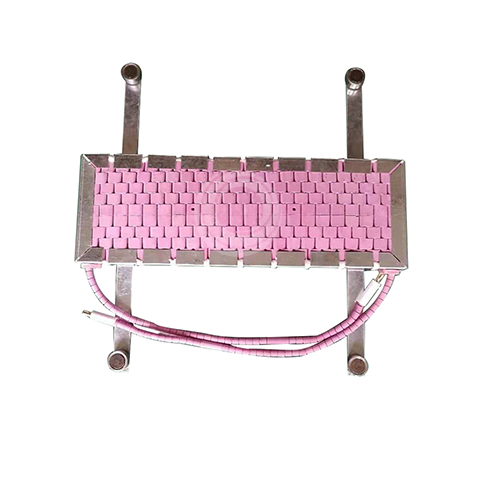

La résistance chauffante tampon à coquille est équipée de plusieurs aimants des deux côtés, qui peuvent être fixés à la pièce pendant le chauffage. Elle convient au préchauffage de composants métalliques tels que les réservoirs sphériques et les coques de navires avant le soudage. Elle est souple et pratique à utiliser. Elle est également idéale pour le préchauffage par soudage de composants en acier, le préchauffage par soudage de plaques d’acier et le préchauffage par soudage de grandes tours.
Modèle | Taille du chauffage(mm) | Tension de fonctionnement(v) | Puissance nominale(kw) |
Côté pliable* côté droit | |||
LCDX | 1160×200 | 220 | 10 |
LCDX | 900×260 | 220 | 10 |
LCDX | 620×200 | 110 | 5 |
LCDX | 600×200 | 73 | 4 |
LCDX | 600×200 | 60 | 3 |

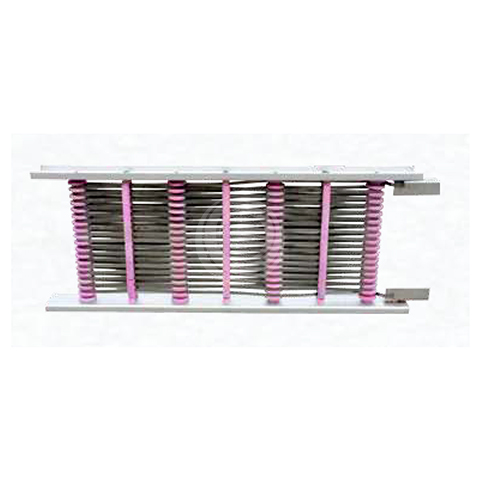

Cette résistance chauffante peut être installée à l’intérieur de grands récipients sous pression tels que des réservoirs sphériques et horizontaux pour le traitement thermique intégral de la pièce à travailler. Elle peut également être utilisée comme élément chauffant de grands fours de recuit. Elle convient au préchauffage des plaques d’acier, aux fours à résistance de type fosse, aux fours à résistance assemblés, au traitement thermique des extrémités de cuves, etc.
Modèle | Diamètre du tuyau concerné (mm) | Tension de fonctionnement (v) | Puissance nominale(kw) |
QZD | 1000×420×80 | 220 | 10 |
QZD | 1100×380×80 | 220 | 12 |
La résistance chauffante est constituée d’une courroie en alliage à haute résistance, prisée pour sa montée en température rapide, sa longue durée de vie et sa sécurité de chauffage à basse tension. Combinée à d’autres outils, elle peut transmettre la chaleur à des pièces en rotation. Elle est largement utilisée dans les processus de préchauffage des soudures et d’ajustement à chaud des pièces surajoutées. La température maximale de la surface chauffante peut atteindre 900 °C, ce qui permet de préchauffer l’intérieur et l’extérieur des tuyaux en acier, les grands anneaux de chauffage, etc.
Modèle | Diamètre du tuyau concerné (mm) | Tension de fonctionnement(v) | Puissance nominale(kw) |
HDOP | 620×410×80 | 36 | 5.5 |
HDOP | 460×270×80 | 24 | 6 |
HDOP | 540×270×80 | 24 | 6 |
HDOP | 630×270×80 | 36 | 9 |
HDOP | 590×340×80 | 36 | 9 |
HDOP | 990×410×80 | 60 | 11 |
HDOP | 930×340×80 | 60 | 14 |
HDOP | 760×410×80 | 60 | 14 |
