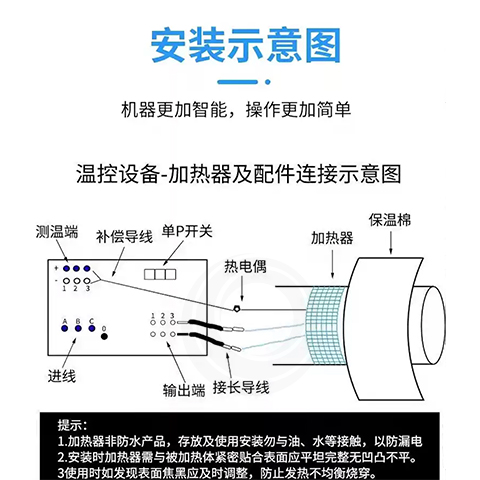

Le stuoia Resistenze Ceramiche Flessibili utilizzano cavi di alta qualità come corpo riscaldante e componenti in ceramica di allumina ad alta resistenza con buone prestazioni di radiazione termica come strato isolante. Il filo di nichel-cromo e il filo elettrico sono saldati mediante l'impiego di nuove tecnologie. Tutti i giunti saldati sono immersi nei componenti ceramici per garantire un isolamento affidabile. Gli elementi riscaldanti con supporto ceramico e le apparecchiature di controllo compongono un sistema completo per il trattamento termico.Tutti i componenti sono collegati tramite appositi connettori e possono essere configurati con prolunghe a seconda della distanza tra i componenti e i dispositivi di controllo.

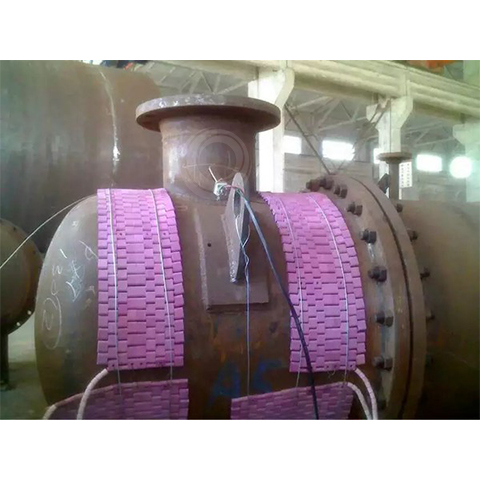

Le resistenze ceramiche flessibili sono adatti a una molteplicità di componenti metallici, come grandi torri, recipienti ad alta pressione, ponti, preriscaldamento di saldatura di tubazioni ad alta pressione e scarico dello stress post saldatura; inoltre, possono essere utilizzati anche per tubazioni chimiche, recipienti e altri riscaldamenti ausiliari. È un prodotto ideale per il riscaldamento localizzato.
Le resistenze ceramiche possono essere montati su staffe in acciaio inossidabile e cuscinetti isolanti in ceramica (o solo cuscinetti isolanti), oppure è possibile utilizzare staffe magnetiche con resistenza alle alte temperature.
1. 98% allumina ceramica
2. Cavo di resistenza elettrica Ni/Cr-80/20
3. Temperatura massima di lavoro 1050°C
4. Corrente max. 50 A

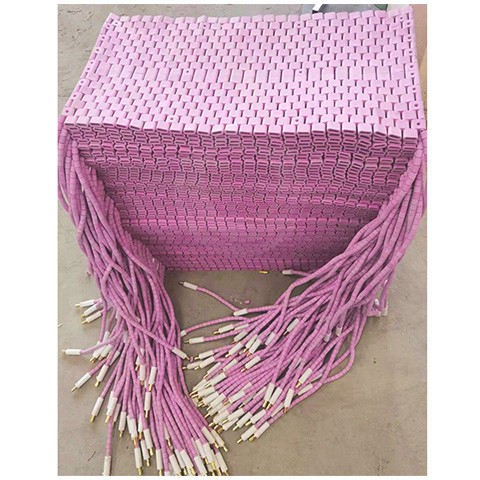

Realizzata in filo e cavo in lega di nichel-cromo di alta qualità, il set esterno di elementi isolanti in ceramica di allumina ad alta purezza è realizzato nel corpo dello stesso. La lunghezza e la larghezza possono essere modificate in modo flessibile e prodotte in base alla forma e alle dimensioni del pezzo. Può essere collegato, piegato o avvolto attorno al pezzo per il riscaldamento. Con una vasta gamma di utilizzi, velocità di riscaldamento, alto tasso di utilizzo del calore e qualità di risparmio energetico , riduce significativamente l'intensità del lavoro ed è facile da usare.
A seconda della geometria del pezzo, dello spessore della parete e dei requisiti del processo di trattamento termico, è possibile scegliere le specifiche corrispondenti.
La tabella seguente mostra solo alcune delle specifiche, che possono essere personalizzate.
Modello | Dimensione dell'elemento riscaldante(mm) | Tensione di lavoro (v) | Potenza nominale (kw) |
Lato pieghevole * lato dritto | |||
LCD | 680×340 | 220 | 10 |
LCD | 880×260 | 220 | 10 |
LCD | 1020×220 | 220 | 10 |
LCD | 1160×200 | 220 | 10 |
LCD | 1360×160 | 220 | 10 |
LCD | 1860×120 | 220 | 10 |
LCD | 500×450 | 220 | 10 |
LCD | 420×530 | 220 | 10 |
LCD | 500×220 | 110 | 5 |
LCD | 420×260 | 110 | 5 |
LCD | 600×180 | 110 | 5 |
LCD | 260×200 | 55 | 2.5 |
LCD | 420×120 | 55 | 2.5 |
LCD | 75×660 | 60 | 2.7 |
LCD | 100×495 | 60 | 2.7 |
LCD | 150×330 | 60 | 2.7 |
LCD | 205×250 | 60 | 2.7 |
LCD | 255×205 | 60 | 2.7 |
LCD | 305×165 | 60 | 2.7 |
LCD | 380×145 | 60 | 2.7 |
LCD | 405×125 | 60 | 2.7 |
LCD | 535×100 | 60 | 2.7 |
LCD | 610×85 | 60 | 2.7 |
LCD | 1220×45 | 60 | 2.7 |
LCD | 255×85 | 30 | 1.35 |
Questo prodotto è una versione migliorata del riscaldatore progettato con una densità di potenza ancora più ragionevole e quindi ha una durata più lunga rispetto al riscaldatore generico. Gode del medesimo ambito di applicazione e utilizzo del riscaldatore LCD.
Modello | Dimensione dell'elemento riscaldante(mm) | Tensione di lavoro (v) | Potenza nominale (kw) |
Lato pieghevole * lato dritto | |||
LCDJ | 680×450 | 220 | 8 |
LCDJ | 860×340 | 220 | 8 |
LCDJ | 1020×300 | 220 | 8 |
LCDJ | 1160×260 | 220 | 8 |
LCDJ | 1360×220 | 220 | 8 |
LCDJ | 500×610 | 220 | 8 |
LCDJ | 500×300 | 220 | 4 |
LCDJ | 420×370 | 220 | 4 |
LCDJ | 260×260 | 110 | 2 |

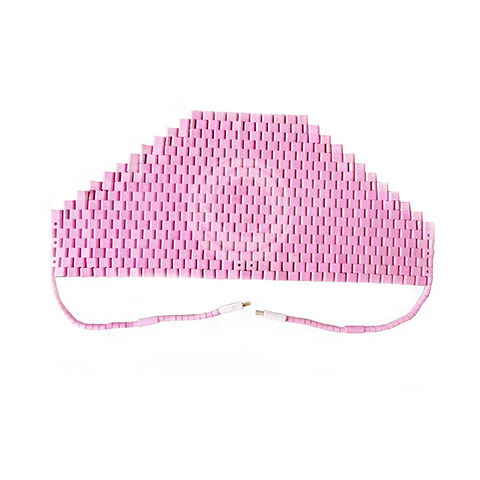

La stuoia Resistenza In Ceramica di questo tipo è realizzata con un nuovo tipo di blocco di porcellana che è molto più facile da piegare. Viene utilizzato specialmente per il preriscaldamento prima della saldatura e la ricottura dopo la saldatura dei tubi.
Modello | Dimensione dell'elemento riscaldante (mm) | Diametro massimo del tubo applicabile(mm) | Tensione di lavoro (v) | Potenza nominale (kw) |
LCDG | 130×180 | φ33 | 36 | 1.6 |
LCDG | 160×160 | φ42 | 36 | 1.6 |
LCDG | 170×140 | φ48 | 36 | 1.6 |
LCDG | 210×180 | φ60 | 55 | 2.5 |
LCDG | 270×300 | φ76 | 110 | 5 |
LCDG | 310×260 | φ89 | 110 | 5 |
LCDG | 360×220 | φ108 | 110 | 5 |
LCDG | 440×180 | φ133 | 110 | 5 |
LCDG | 510×160 | φ159 | 110 | 5 |
LCDG | 710×330 | φ219 | 220 | 10 |
LCDG | 880×260 | φ273 | 220 | 10 |
LCDG | 1040×220 | φ325 | 220 | 10 |
LCDG | 1170×200 | φ377 | 220 | 10 |
LCDG | 1360×170 | φ426 | 220 | 10 |
Il riscaldatore è dotato di cuscinetto isolante e un guscio per trasformarlo in un riscaldatore piatto autoisolante molto comodo da usare.
Modello | Dimensione dell'elemento riscaldante(mm) | Tensione di lavoro (v) | Potenza nominale(kw) |
Lato pieghevole * lato dritto | |||
LCDP | 680×340 | 220 | 10 |
LCDP | 880×260 | 220 | 10 |
LCDP | 1020×220 | 220 | 10 |
LCDP | 1160×200 | 220 | 10 |
LCDP | 500×450 | 220 | 10 |
LCDP | 420×530 | 220 | 10 |
LCDP | 500×220 | 110 | 5 |
LCDP | 420×260 | 110 | 5 |
LCDP | 600×180 | 110 | 5 |
LCDP | 420×120 | 55 | 2.5 |

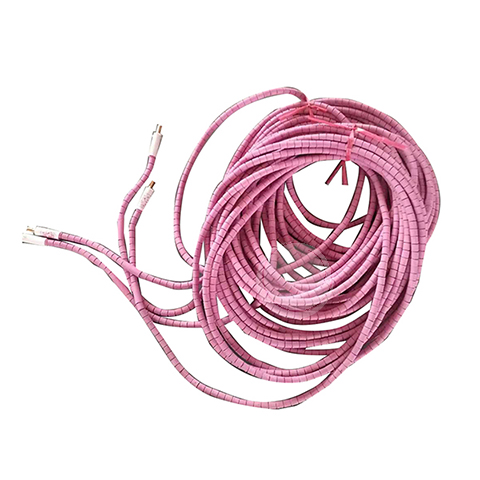

Per tubazioni, giunti di tubi, tubi angolati e pezzi in lavorazione di varie forme, lo spazio ristretto rende difficile lavorare in movimento. Un riscaldatore di corda è particolarmente adatto per il trattamento termico del giunto del tubo, il trattamento termico della bocca del tubo della caldaia, ecc.
Modello | Dimensione dell'elemento riscaldante(m) | Tensione di lavoro(v) | Potenza nominale(kw) |
SCD | 19 | 220 | 10 |
SCD(Riga doppia) | 9.5 | 220 | 10 |
SCD | 9.5 | 110 | 5 |
SCD | 4.7 | 55 | 2.5 |
SCD | 4.7 | 55 | 2.5 |
SCD | 2.3 | 24 | 1 |
Viene utilizzata un nuovo tipo di perline in ceramica, più piccole o più corte delle normali perline e il riscaldatore a corda è più facile da piegare e avvolgere, il quale è particolarmente adatto per il trattamento termico di tubi con piccoli diametri.
Modello | Dimensione dell'elemento riscaldante(m) | Tensione di lavoro(v) | Potenza nominale(kw) |
SCDW | 9.5 | 110 | 5 |
SCDW | 4.7 | 55 | 2.5 |
SCDW | 2.3 | 24 | 1 |

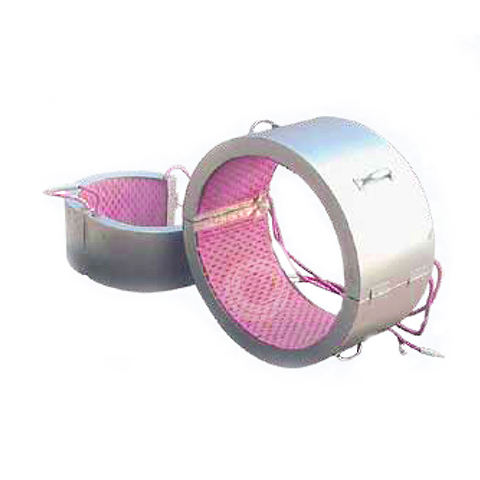

Con riscaldatore a cuscinetto quale fonte di calore, accoppiato con isolamento Paderial e un guscio trasformato in un riscaldatore a foglio di tipo circolare, è facile da installare e smontare. Quest'ultimo è adatto per il riscaldamento locale di piccole condutture. La temperatura di lavoro più alta è 750℃.
Modello | Diametro massimo del tubo applicabile (mm) | Tensione di lavoro(v) | Potenza nominale(kw) |
LCDQ | φ33 | 36 | 1.6 |
LCDQ | φ48 | 55 | 2.5 |
LCDQ | φ76 | 110 | 5 |
LCDQ | φ89 | 110 | 5 |
LCDQ | φ108 | 110 | 5 |
LCDQ | φ133 | 110 | 5 |
LCDQ | φ159 | 110 | 5 |
LCDQ | φ219 | 220 | 10 |
LCDQ | φ273 | 220 | 10 |
LCDQ | φ325 | 220 | 20 |
LCDQ | φ377 | 220 | 20 |
LCDQ | φ426 | 220 | 20 |

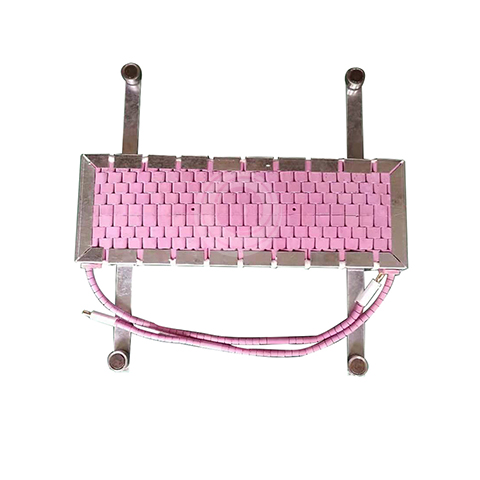

Il riscaldatore con guscio si istalla congiuntamente a diversi magneti su entrambi i lati, i quali possono essere collegati al pezzo in lavorazione durante il riscaldamento. È adatto per il preriscaldamento di componenti metallici come serbatoi sferici e scafi di navi prima della saldatura. È flessibile e comodo da usare. Ideale anche per saldare il preriscaldamento di componenti in acciaio, saldare il preriscaldamento di piastre in acciaio e saldare il preriscaldamento di grandi torri.
Modello | Dimensione dell'elemento riscaldante(mm) | Tensione di lavoro(v) | Potenza nominale(kw) |
Lato pieghevole * lato dritto | |||
LCDX | 1160×200 | 220 | 10 |
LCDX | 900×260 | 220 | 10 |
LCDX | 620×200 | 110 | 5 |
LCDX | 600×200 | 73 | 4 |
LCDX | 600×200 | 60 | 3 |

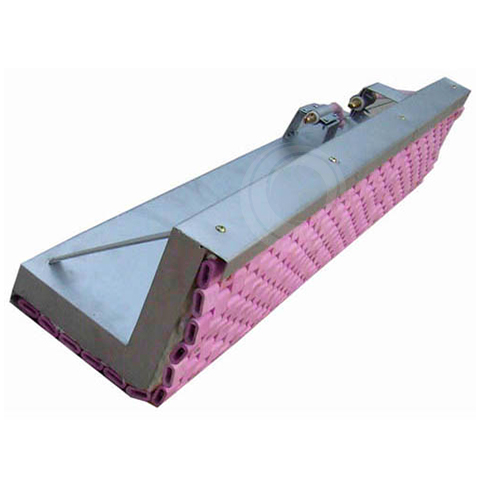

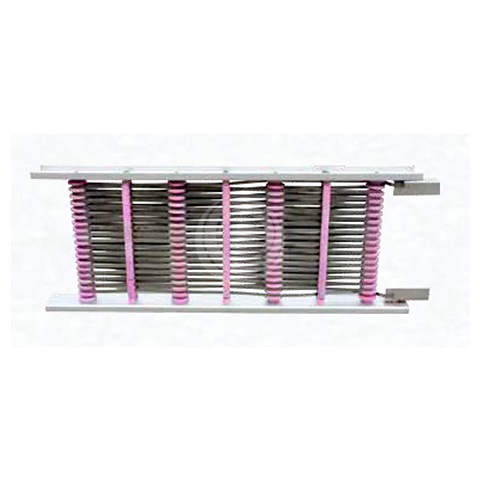

Questa resistenza può essere disposta all'interno di grandi recipienti a pressione come serbatoi sferici e orizzontali per il trattamento termico complessivo del pezzo in lavorazione. Può anche essere utilizzato come elemento riscaldante di grandi forni di ricottura. È adatto per il preriscaldamento di piastre in acciaio, forni a resistenza a pozzo, forni a resistenza assemblati, trattamento termico finale del recipiente, ecc.
Modello | Dimensioni complessive (mm) | Tensione di lavoro (v) | Potenza nominale(kw) |
QZD | 1000×420×80 | 220 | 10 |
QZD | 1100×380×80 | 220 | 12 |
La resistenza è costituita da una cinghia in lega ad alta resistenza come elemento riscaldante, al prezzo del suo rapido aumento della temperatura, lunga durata e sicurezza di riscaldamento a bassa tensione. In combinazione con altri utensili, può irradiare calore ai pezzi rotanti. È ampiamente usato nei processi di preriscaldamento di saldatura e processi di adattamento a caldo di parti overfitting. La temperatura massima della superficie di riscaldamento può raggiungere 900 ℃, pertanto è adatta per preriscaldare i tubi di acciaio interni ed esterni, grandi anelli riscaldanti, ecc.
Modello | Dimensioni complessive (mm) | Tensione di lavoro (v) | Potenza nominale(kw) |
HDOP | 620×410×80 | 36 | 5.5 |
HDOP | 460×270×80 | 24 | 6 |
HDOP | 540×270×80 | 24 | 6 |
HDOP | 630×270×80 | 36 | 9 |
HDOP | 590×340×80 | 36 | 9 |
HDOP | 990×410×80 | 60 | 11 |
HDOP | 930×340×80 | 60 | 14 |
HDOP | 760×410×80 | 60 | 14 |
