El material principal de la traza de calor eléctrica autorregulable es el plástico semiconductor PTC. El valor de resistencia aumenta con el aumento de la temperatura, pero cuando la temperatura aumenta a un cierto valor, la resistencia aumenta repentina y bruscamente, bloqueando así la corriente y deteniendo el calentamiento, y cuando la temperatura es inferior a la temperatura umbral, la resistencia del material PTC disminuye automáticamente la corriente de encendido y continúa calentando. Esto mantiene el sistema en un rango de temperatura estable.

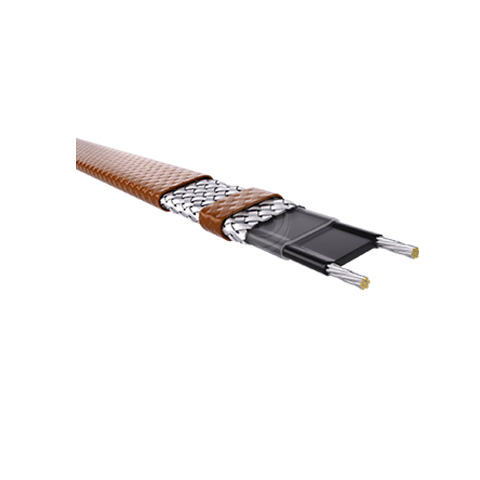

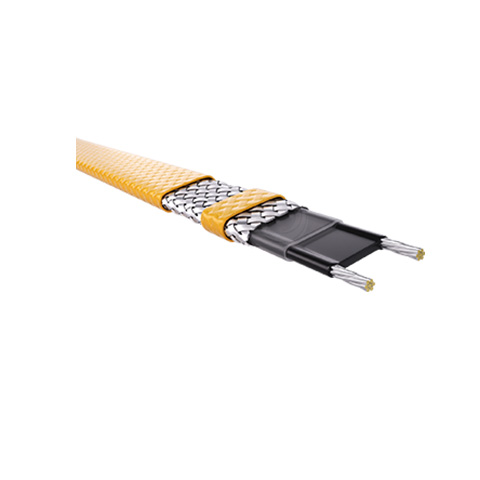

De acuerdo con las características de temperatura, el trazado de calor eléctrico autolimitado se puede dividir en tres series: baja temperatura, temperatura media y alta temperatura.
Gama de productos | Serie de baja temperatura | Serie de temperatura media | Serie de alta temperatura |
Conductores de cobre | 7 × 0 .43 ; 7 × 0. 5 0 | 7 × 0. 5 0; 19 × 0.32 | 19×0,39; 19×0.41 |
Capa de plástico conductora | PTC normal; PTC ignífugo | PTC fluorado | |
Capa de Aislamiento | Poliolefinas modificadas; Poliolefinas ignífugas | Poliolefina ignífuga modificada; Poliolefina ignífuga; Materiales perfluorados | Materiales perfluorados |
Capa de pantalla | Alambre de aleación de aluminio y magnesio (densidad de cobertura 8 0% alambre de cobre estañado (densidad de cobertura 8 0%) | Alambre de aleación de aluminio y magnesio (densidad de cobertura 80%); Alambre de cobre redondo blando estañado (densidad de cobertura 8 0 %) | |
Capa de vaina | Poliolefinas modificadas; Poliolefina ignífuga; Materiales perfluorados; | Materiales perfluorados | |
Ignífugo | Opcional | ||
Nivel de tensión | 12V 24V 36V 110V 220V 380V | 110V 220V 380V | |
Tipo estructural | Tipo básico (J), tipo blindado a prueba de explosiones (P), tipo de protección a prueba de explosiones (PJ), a prueba de explosiones y tipo anticorrosión (PF). | ||
Potencia nominal | 10W/m15W/m 20W/m25W/m | 30W/m35W/m 45W/m50W/m60W/m | 35W/m45W/m 55W/m65W/m75W/m |
Color estándar | negro | marrón | rojo |
Rango de temperatura | La temperatura máxima de funcionamiento es de 65 °C; La temperatura máxima de exposición es de 8-5 ° C | Temperatura máxima de funcionamiento 105 °C ± 5 °C; La temperatura máxima de exposición es de 135°C | La temperatura máxima de funcionamiento es de 130 ±5 °C Temperatura máxima de exposición 150 °C; |
Temperatura de construcción | mín. -4 0 ° C | ||
Estabilidad térmica | Después de 300 ciclos entre 10 °C y 99 °C, la generación de calor de la cinta calefactora eléctrica se mantiene en más del 90%. | Después de 300 ciclos entre 10 °C y 105 °C, la generación de calor de la cinta calefactora eléctrica se mantiene en más del 90%. | Después de 300 ciclos entre 10 °C y 130 °C, la generación de calor de la cinta calefactora eléctrica se mantiene en más del 90%. |
Radio de curvatura | - 25,4 mm a 20 °C - 35,00 mm a 30 °C | - 30,4 mm a 20 °C - 40,6 mm a 30 °C | 38,5 mm a -20 °C: 49,0 mm a -30 °C |
Resistencia de aislamiento | Cuando la longitud de la cinta calefactora eléctrica es de 100 m y el agua a temperatura constante es de 75 °C; La resistencia mínima de aislamiento es de 20 MΩ, con blindaje o tipo de protección a prueba de explosiones, a temperatura ambiente de 20 °C, usa 2,500 V CC para agitar entre el blindaje y el núcleo del cable conductor durante 1 minuto, y la resistencia de aislamiento mínima es de 20 MΩ. |
